YT11H膜片式高靈敏度減壓閥

結構特點和用途

本系列減壓閥是參考國外同類產品研制開發的，屬于直接作用膜片式彈簧減壓閥，其突出特點是大大加大了膜片工作面積，因此，和同類減壓閥相比，膜片對下游壓力變化的傳感特別明顯，下游壓力的微小變化（例如0.01MPa）都將引起膜片和閥芯明顯的調節動作，從而大大提高了穩壓功能。
本系列的產品特別適用于進口壓力變化大，出口流量變化大，需要出口壓力較好穩定的管路。

主要技術參數和性能指標

公稱壓力(Mpa)	1.6
殼體試驗壓力(Mpa)*	2.4
密封試驗壓力(Mpa)	1.6
最高進口壓力(Mpa)	1.6
出口壓力范圍(Mpa)	0.03-1.0
壓力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
滲漏量	GB12245-1989

主要零件材料

零件名稱	零件材料
閥體 閥蓋	WCB
閥座	2Cr13
閥瓣	2Cr13
閥桿	2Cr13
膜片	1Cr18Ni9Ti
調節彈簧	60Si2Mn

流量系數(Cv)

DN	15(1/2")	20(3/4")	25(1")	32(1-1/4")	40(1-1/2")	50(2")
Cv	1.2	2.2	4	7	12	19

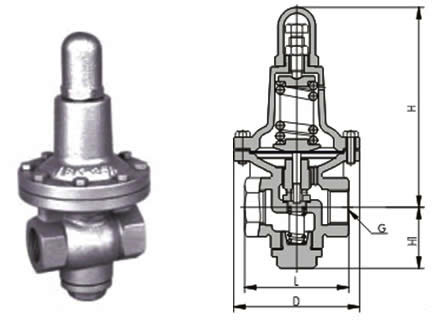

連接尺寸

DN	G	L	H1	H	D
15(1/2")	Rc1/2"	95	55	170	100
20(3/4")	Rc3-4"	95	55	170	100
25(1")	Rc1"	100	60	190	120
32(1-1/4")	Rc1-1/4"	165	75	220	150
40(1-1/2")	Rc1-1/2"	190	90	250	180
50(2")	RG2"	200	110	300	220

永鵬閥門YT11H膜片式高靈敏度減壓閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的減壓閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、永鵬閥門網為您提供的"永鵬牌"YT11H膜片式高靈敏度減壓閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供減壓閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的YT11H膜片式高靈敏度減壓閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
