Q11三段式鍛鋼美標球閥

適用標準

1、設計和制造標準根據：BS5351 MSS SP-118;

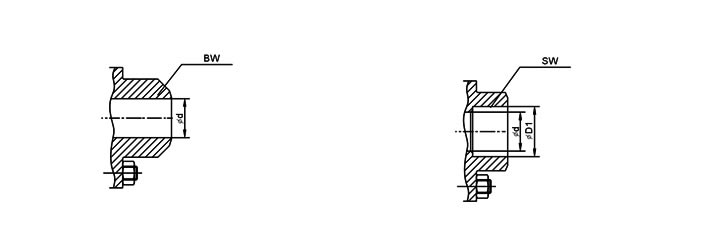

2、連接端根據：
1）承插焊根據：ANSI B16.11;JB/T1751
2）螺紋端根據：ANSI B16.11;JB/T1751
3）對焊端根據：ANSI B16.25;JB/T12224
4）法蘭端根據：ANSI B16.5;JB79
3、檢驗與試驗根據：API 598;GB/T13927;JB/T9092
4、結構特征：三片式螺栓連接
5、材料標準根據：ANSI/ASTM
6、閥體主要材料：A105;LF2;F304(L);F316(L);F51

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保

結構

主要零件材質表

序號	零件名稱	材質
1	閥體 Body	A105	A304
2	密封圈 Sealing Ring	APTFE & PEEK
3	球體 Ball	F6	F304
4	閥桿 Stem	410	304
5	O型圈 O-ring	VITON
6	墊片 Gasket	PTFE
7	螺栓 Bolt	B7	B8
8	螺母 Nut	2H	8
9	薄型螺母 Flat nut	8

Class800、1500主要外型及連接尺寸表

FP	1/4	3/8	1/2	3/4	1	11/4	1/2	2
L	92	92	92	111	127	140	152	152
Class800 Class1500	6 6	9 9	13 13	19 18	25 23	32 28	38 35	49 49
H	70	70	70	80	80	105	105	115
W	125	125	125	215	215	250	250	290
重量 (Kg) Weight(Kg)	2.5 2.5	2.4 2.4	2.3 2.5	3.4 3.7	6.4 5.8	6.4 6.8	11 11.5	13 13.7

Q11三段式鍛鋼美標球閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/qf.html">球閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、Q11三段式鍛鋼美標球閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供球閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的Q11三段式鍛鋼美標球閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：Q11三段式鍛鋼美標球閥使用說明書
