ZJHF波紋管流量調節閥

產品概述：

ZJHF襯氟塑氣動波紋管調節閥是一種防腐蝕直通單座調節閥，與流體接觸的閥體內壁和閥內組件都襯F46的防腐材料，閥內裝有波紋管組件，閥芯頂端與聚四氟乙烯的波紋管上端密封連接，波紋管下端與閥體、上閥蓋、支座用螺栓螺母密封連拉，這樣波紋管把介質與外界腐蝕隔絕，保證閥芯上下動作靈活。上海永鵬實業制造的襯氟塑氣動波紋管調節閥幾乎能抗所有化學介質的腐蝕，密封性優良，一旦波紋管損壞，調節閥填料可起第二道保護性密封，故適用于劇毒、強腐蝕、易揮發、易滲透介質的調節切斷控制。

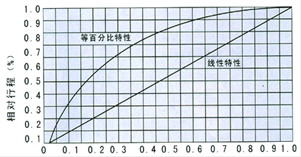

產品及流量圖

主要零件材料：

閥 體：ZG230-450襯F46（FEP）、不銹鋼襯46（FEP）
閥座、閥芯：F46、哈氏合金、A蒙乃爾合金
波 文 管：F4（PTFE）、*哈氏合金
填　　　料：F4、柔性石墨
膜 蓋：SPHC鋼板
彈 簧：60Si2Mn

主要技術參數：

公稱通徑mm	G3/4〞						20			25	32	40	50	65	80	100	125	150	200
閥座直徑mm	3	4	5	6	7	8	10	15	20	26	32	40	50	65	80	100	125	150	200
額定流量系數Kv	0.08	0.12	0.2	0.32	0.5	0.8	1.2	3.2	5	8	12	20	32	50	80	120	200	280	450
公稱壓力Mpa	1.0 1.6
流量特性	直線						直線； 等百分比
有效面積cm2	280											400		630			1000
行程mm	10									16		25		40			60
彈簧范圍KP	20～100、40～200、80～240 ； 段幅：20～60、60～100
可調比	R=30:1
介質溫度℃	－20～＋150
基本誤差	帶定位			±2.0							不帶定位			±10
回差				±1.5										±8
死區				±1.5										±6
始終點偏差				±2.0										±10
額定行程偏差	±2.5
允許泄漏量L/h	10-5×閥額定容量

*本產品性能指標貫徹GB/4213-92。

主要外形尺寸

公稱通徑DN	G3/4〞	20	25	32	40	50	65	80	100	125	150	200
L	120	180	185	200	220	250	275	300	350	425	460	560
H1	453	460	517	529	594	624	824	834	20848	902	920	1020
H2	50	65	70	80	79	85	100	114	162	200	240	300
A	282						360			470
