ZHJ型料(渣)漿泵

ZHJ型料（渣）漿泵系列在借鑒發(fā)達國家先進經驗的基礎上，自行設計和研制的新型離心式雜質泵。其水力性能按中國電子工程設計總院等設計單位提供的工藝要求而設計；水力效率結構上達到和超過國內外九十年代同類產品水平。過流部分均采用優(yōu)質耐腐、耐磨的橡膠或硬金屬合金材料襯里泵殼、泵蓋均采用襯里結構并且泵殼由分半制造而成；填料密封形式與付葉輪動力密封（附停車密封）形式互為通用；整機安裝尺寸與國內外同類產品相同。本泵除廣泛用于彩色顯象管玻殼生產過程中的料漿輸送外，還可以用于冶金、石油化工、礦山、煤炭、建材、輕工、造紙、電鍍電解、三廢處理等行業(yè)輸送既含有顆粒又具有腐蝕性的料（渣）漿輸送。

型號說明

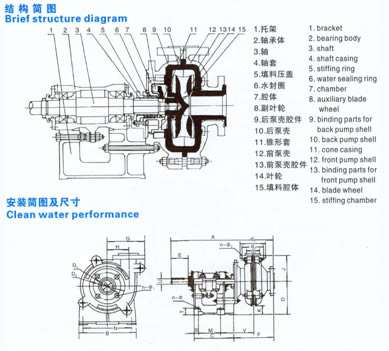

結構及安裝簡圖

性能參數

型號Model	清水性能Cleanwaterpertormance						允許配用最大功率(KW)maximumpowerpermissible
	流量QCapacity		揚程HeadH(m)	轉速Speedn(r/min)	最高效率%TiptopEfficiency	汽蝕余量(NPSH)r(m)
	(m3/h)	(L/S)
25ZHJ	14～30	4～8.3	9．2～54	1400～3400	47	2～3	15
50ZHJ	34～74	9．5～21	15～40	1300～2100	69	2～3	30
80ZHJ	64～141	17．8～39．2	9．2～48.5	800～1850	65	2～3	30～60
100ZHJ	144～324	40～90	12～45	800～1350	65	2～3	60～120

型號Model	A	B	C	D	U	E	F	G	H	J	K	M	N
25ZHJ	583	295	248	197	28	79	206	181	98	171	46	143	254
50ZHJ	768	406	311	254	42	121	297	238	138	210	71	175	356
	843	406	311	254	42	121					24	175	356
80ZHJ	943	492	364	330	60	164	352	292	149	262	100	213	432
100ZHJ	1021	492	364	330	64	164	421	406	229	338	11	213	432
型號Model	V	T	S	n-Φ	D0	D1	D2	n-Φ1	d0	d1	d2	n-Φ2	重量Weiaht
25ZHJ	181	38	24	4-Φ14	152	38	114	4-Φ16	165	25	127	4-Φ16	91kg
50ZHJ	233	48	32	4-Φ19	216	76	178	4-Φ19	184	51	146	4-Φ19	191kg
	270	48	32										263kg
80ZHJ	279	64	38	4-Φ19	279	102	235	4-Φ22	229	76	191	4-Φ22	290kg
100ZHJ	318	64	38	4-Φ22	337	152	292	4-Φ22	279	102	235	4-Φ22	500kg

型號	流量Capacity(L/s)	揚程HeadH(m)	轉速Speedn(r/min)	軸功率ShaftPowerN(kw)	效率Efficiencyn(%)	汽蝕余量(NPSH)c(m)
25ZHJ	2。79	39，31	2900	3.94	27.38	2.06
	3.61	29.23		4.19	33.25
	4。43	38.74		4.5	37.38
50ZHJ	10，97	19.07	1450	3.54	57.92	2.37
	12，47	18.69		3.81	59.91
	14.16	18.36		4.11	63.37
80ZHJ	17.71	30.74	1460	10.54	50.67	2.32
	22。22	30.2		12.03	54.72
	25.12	30.06		12.85	57.65
80ZHJ	42。71	22.89	1000	17.15	48.56	3.32
	43.06	22.2		18.03	52.2
	54.78	22.01		20.67	58.37
