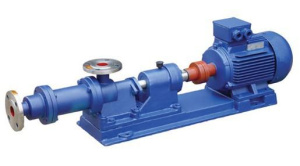

I-1B型螺桿泵、濃漿泵

I-1B型螺桿泵、濃漿泵，簡稱I-1B螺桿泵， I-1B濃漿泵。是一種單螺桿式輸運泵，它的主要工作部件是偏心螺旋體的螺桿（稱轉子）和內表面呈雙線螺旋面的螺桿襯套（稱定子）。其工作原理是當電動機帶動泵軸轉動時，螺桿一方面繞本身的軸線旋轉，另一方面它又沿襯套內表面滾動，于是形成泵的密封腔室。螺桿每轉一周，密封腔中的液體向前推進一個螺距。隨著螺桿的連續傳動，液體以螺旋形方式從一個密封腔壓向另一個密封腔，最后擠出泵體。
I-1B型螺桿泵是一種新型的輸送液體的機械，具有結構簡單、工作安全可靠、使用維修方便、出液連續均勻、壓力穩定等優點。我單位生產的濃漿泵凡接觸物料的金屬零件均選用優質不銹耐酸鋼制作，軸材料2Cr13襯筒采用無毒無味的橡膠、工作溫度可達100℃，可用于輸送食品漿料和粘度10000泊斯卡?秒含有固體顆?；蚰z塊的溶液漿，懸浮液的腐蝕性介質。廣泛于食品、冶金、建筑、制藥、化工等工業部門。

I-1B型螺桿泵工作性能

TYPE	口徑	Head（m）	壓力	功率	理論流量	流量(m3/h）	吸程	轉速
泵型號	（mm）	揚程		KW	0MPa（m3/h）	0.6Mpa 1.2Mpa	（m）	（r/min）
I-1B1	25	50	5	1.1	2.39	1.5	2	960
		100	10	2.2
I-1B1.5時	40	80	8	2.2	5.2	3.2	3	960
		120	12	4
I-1B2時	50	80	8	3	8.85	5.6	3	960
		120	12	5.5
I-1B2.5時	65	60	6	3	10.6	6.5	3	960
		120	12	7.5
I-1B3時	75	60	6	5.5	18.1	12	3	960
		120	12	11
I-1B4時	100	60	6	7.5	24	16	3	960
I-1B5時	125	60	6	11	27	19	3	960
I-1B6時	150	60	6	15	35	24	3	960

老型I-1B型螺桿泵工作性能

Type	流量	Head（m）	吸程	口徑	r/min	配用電機	壓力
泵型號	m3/h	揚程	（m）	（mm）	轉速	（KW）
I-1B1時	1.1	30	2	25	960	2.2	3
I-1B1.5時	3	80	3	40	960	3	8
I-1B2時	5.4	80	3	50	960	3	8
I-1B3時	10	60	3	75	960	7.5	6
I-1B4時	13	50	2	100	960	11	5
I-1B5時	15	40	2	125	960	15	4

結構簡介
I-1B系列螺桿濃漿泵由電動機、聯軸器、泵和底座四個部分組成（見附圖）。
配用的動力采用Y系列三相異步電動機（六級）。
聯軸器采用水泵用爪型彈性聯軸器。
泵由泵殼、空心軸、萬向鉸接頭、繞軸、螺桿、襯套、軸封裝置和出料口等組成、螺桿的斷面為圓形、襯套斷面為橢圓形，其內表面為雙螺旋面。

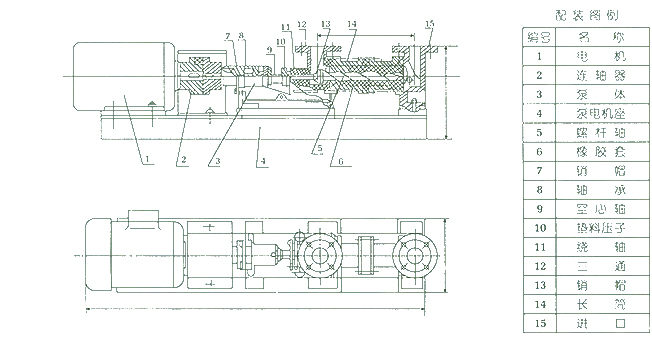

I-1B濃漿泵內結構圖

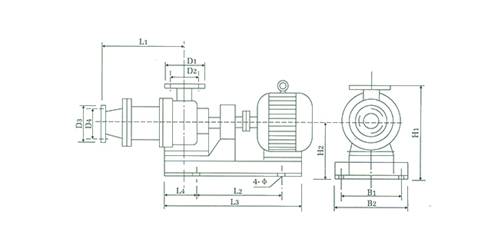

I-1B型濃漿泵安裝尺寸

型號/口徑	L1	L2	L3	L4	L5	H1	H2	B1	B2	ф	D1	D2	D3	D4
I-1B25	250	455	620	85	45	225	140	160	190	14	115	85	115	85
I-1B(老型)25	350	495	680	90	55	250	160	150	190	14	115	85	115	85
I-1B40	275	515	830	215	90	282	160	220	250	14	145	110	145	110
I-1B(老型)40	410	720	950	120	55	330	200	265	300	14	145	110	145	110
I-1B50	370	720	950	120	55	330	200	265	300	14	160	125	160	125
I-1B(老型)50	410	720	950	120	55	330	200	265	300	14	160	125	160	125
I-1B65	410	720	950	120	55	330	200	265	300	14	180	145	180	145
I-1B75	450	820	1100	155	55	385	220	285	320	16	195	160	195	160
I-1B(老型)75	500	820	1200	230	115	410	230	295	330	16	195	160	195	160
I-1B100	500	820	1200	230	115	410	230	295	330	16	215	180	215	180
I-1B125	300	820	1200	230	115	410	230	295	330	16	245	210	245	210
I-1B150

I-1B型螺桿泵、濃漿泵客戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/lgb.html">螺桿泵產品主要技術參數：流量、揚程、電機功率、材質或輸送介質名稱（根據水泵選型表）
2）、I-1B型螺桿泵、濃漿泵產品主要樣本資料：產品圖、總裝圖、外形尺寸圖、性能參數表、外形尺寸表及技術標準等所有水泵相關技術資料僅供螺桿泵用戶作選型參考。
3）、工程設計、施工、安裝等實際應用及維護請以生產廠家上海永鵬SHYONP隨機提供的最新I-1B型螺桿泵、濃漿泵使用說明書為準，或來信來電技術咨詢、索取所需圖紙。
4）、請向我司免費索取解壓密碼后下載：I-1B型螺桿泵、濃漿泵使用說明書。
