J44W黃銅角式截止閥

主要性能規范

型號	公稱壓力PN(MPa)	試驗壓力PS(MPa)		工作溫 度℃	工作壓力PN(MPa)	適用介質
		殼體	密封
J44W-16T	1.6	1.6	2.4	≤120	1.6	水、蒸汽、油
J44W-40T	4.0	4.0	6.0	≤120	4.0

主要零部件材料

零件名稱	閥體、閥蓋	閥 桿	閥桿螺母	填 料
J44W-16T	銅	不銹鋼	青銅	夾銅絲石墨 石棉盤根
J44W-40T	銅	鉻鋼

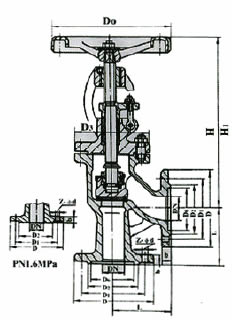

主要連接尺寸及質量

型號	公稱通徑 DN（㎜）	尺寸㎜											重量 （㎏）
		L	D	D1	D2	D6	b	Z-фd	D3	H	H1	Do
J44W-16T	50	115	165	125	99	-	20	4-ф18	-	350	380	240	21.5
	80	155	200	160	132	-	20	8-ф18	-	412	444	280	32
J44W-40T	32		135	100	78	66	18	4-ф18	120	280	308	160	11.5
	40		140	110	85	76	18	4-ф18	135	330	354	200	15.5
	115		160	125	100	88	20	4-ф18	150	350	380	240	21.5

J44W黃銅角式截止閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/jzf.html">截止閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、J44W黃銅角式截止閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供截止閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的J44W黃銅角式截止閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：J44W黃銅角式截止閥使用說明書
