HX型呼吸閥
產品概述
HX型系列呼吸閥是固定在儲罐頂上的通風裝置，以保證罐內壓的正常狀態，防止罐內超壓或超真空合儲罐遭受損壞，也可減少液體揮發損耗。呼吸閥根據國家(石油化工設計防火規范)(GB50160-92)的規定：“甲、乙類液體的固定頂罐，應設阻火器和呼吸閥”，而我國呼吸閥產品類型單一，還滿足了不石油化工各部門的需要，為了解決上述問題，我廠與中石化總公司北京設計院共同研制開發HX型系列新產品。HX型系列呼吸閥具有類型多，規格齊全，結構緊湊、重量輕、通風量大、泄漏水等優點。產品有單呼閥、單吸閥、呼吸閥、各種結構形式均可與阻火器組合構造，也可配制所需的接管。HX型系列呼吸閥實為目前國內呼吸閥中的佼佼者，已成為中石化總公司工程建設部推薦產品。
代號說明
1、呼吸閥代號以HX表示，HXF為阻火呼吸閥代號。
2、呼吸閥類型代號以吸入和呼出口有否接管來分類，共8種，見表1。
| 代號 | 類型 | 代號 | 類型 |
| HX1 | 呼吸閥 | HXF1 | 阻火呼吸閥 |
| HX2 | 帶雙接管呼吸閥 | HXF2 | 帶雙接管阻呼吸閥 |
| HX3 | 帶呼入接管呼吸閥 | HXF3 | 帶吸入接管阻呼吸閥 |
| HX4 | 帶呼出接管呼吸閥 | HXF4 | 帶吸出接管阻呼吸閥 |
| HX5 | 單呼閥 | HXF5 | 阻火單呼閥 |
| HX6 | 單吸閥 | HXF6 | 阻火單吸閥 |
| HX7 | 帶接管呼出閥 | HXF7 | 帶接管阻火呼出閥 |
| HX8 | 帶接管吸入閥 | HXF8 | 帶接管阻火吸入閥 |
表示主體材料見表2
| 代號 | 主體材料 | 閥盤和閥座 | 閥密封件 |
| Ⅰ | ZG200-400 | 0Cr19Ni9 | F4 |
| Ⅱ | ZG0Cr18Ni9 | 和主體材料相同 | |
| Ⅲ | ZG0Cr18Ni9Ti | ||
| Ⅳ | ZG0Cr18Ni12Mo2Ti | ||
| Ⅴ | ZA1si7Mg |

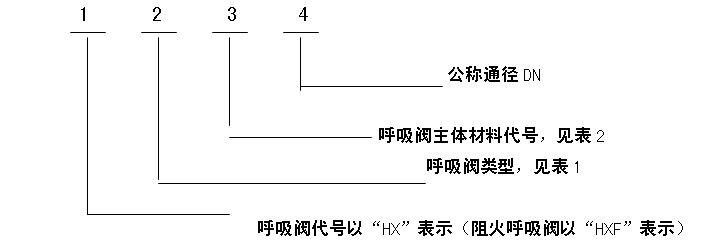

標志意義
操作壓力和使用環境溫度
呼出壓力：B、+980Pa C、+175Pa D、+4KPa E、+18KPa
吸入壓力：B、-295Pa C、-295Pa D、-0.5KPa
（操作壓力指標也可以由用戶指定）
使用環境溫度：-30℃～60℃
工作介質
汽油、煤油、柴油、芳烴、硫、空氣等，或其他石油化工物料，阻火類別的選用“HGJ21-89”選行，選ⅡA級或ⅡB級由用戶指定。
制造和檢驗標準
參照“SY7511-87”、“GB5908-86”等標準進行制造和驗收。
注：法蘭連接采用HG5010-58、PN1.0MPa，也可以根據用戶需要，按HGJ、JB、ANSI-B16.5，JIS等其它標準進行制造。
外型連接尺寸
HX1型呼吸閥 DN50-400
HXF1型阻火呼吸閥 DN50-400
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 400 |
| H | 280/350 | 430/500 | 430/500 | 530/600 | 630/700 | 740/820 | 820/900 | 940/1020 |
| L | 300 | 450 | 450 | 650 | 850 | 1000 | 1100 | 1250 |
HX2型雙接管呼吸閥 DN50-250
HXF2型雙接管阻火呼吸閥 DN50-250
| DN | 50 | 80 | 100 | 150 | 200 | 250 |
| H | 280/350 | 430/500 | 430/500 | 530/600 | 630/700 | 740/820 |
| H1 | 110/180 | 180/250 | 180/250 | 220/290 | 260/330 | 320/400 |
| L | 300 | 450 | 450 | 650 | 850 | 1000 |
HX3型帶吸入接管呼吸閥 DN50-250
HXF3型帶吸入接管阻火呼吸閥 DN50-250
| DN | 50 | 80 | 100 | 150 | 200 | 250 |
| H | 280/350 | 430/500 | 430/500 | 530/600 | 630/700 | 740/820 |
| H1 | 110/180 | 180/250 | 180/250 | 220/290 | 260/330 | 320/400 |
| L | 310 | 450 | 450 | 635 | 800 | 950 |
HX4型帶呼出接管呼吸閥 DN50-250
HXF4型帶呼出接管阻火呼吸閥 DN50-250
| DN | 50 | 80 | 100 | 150 | 200 | 250 |
| H | 280/350 | 430/500 | 430/500 | 530/600 | 630/700 | 740/820 |
| H1 | 110/180 | 180/250 | 180/250 | 220/290 | 260/330 | 320/400 |
| L | 310 | 450 | 450 | 635 | 800 | 950 |
HX5型單呼閥 DN50-250
HXF5型阻火單呼閥 DN50-500
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 400 | 500 |
| H | 250/320 | 400/470 | 400/470 | 470/540 | 550/620 | 620/700 | /780 | /900 | /1100 |
| L | 300 | 450 | 450 | 650 | 850 | 1000 | 1100 | 1250 | 1200 |
HX6型單吸閥 DN50-250
HXF6型阻火單吸閥 DN50-250
| DN | 50 | 80 | 100 | 150 | 200 | 250 |
| H | 270/340 | 400/470 | 400/470 | 470/540 | 550/620 | 620/700 |
| L | 300 | 450 | 450 | 650 | 850 | 1000 |
HX7型帶接管呼出閥 DN50-300
HXF7型帶接管阻火呼出閥 DN50-300
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
| H | 250/320 | 400/470 | 400/470 | 470/540 | 550/625 | 620/700 | 700/780 |
| H1 | 110/180 | 160/270 | 160/270 | 200/270 | 250/320 | 290/370 | 320/400 |
| L | 300 | 420 | 420 | 520 | 650 | 760 | 880 |
| L1 | 165 | 250 | 250 | 320 | 400 | 480 | 550 |
HX8型帶接管吸入閥 DN50-250
HXF8型帶接管阻火吸入閥 DN50-250
| DN | 50 | 80 | 100 | 150 | 200 | 250 |
| H | 250/320 | 400/470 | 400/470 | 470/540 | 550/625 | 620/700 |
| H1 | 110/180 | 160/230 | 160/270 | 200/270 | 250/320 | 290/370 |
| L | 300 | 420 | 420 | 520 | 650 | 760 |
| L1 | 165 | 250 | 250 | 320 | 400 | 480 |
HXF7Y型異徑帶接管阻火呼出閥
HX7Y型異徑帶接管呼出閥
| 產品型號 | 進入口徑×呼出口徑 | H | H1 | L | L2 |
| HX7Y | DN250×DN300 | 700 | 380 | 760 | 480 |
| HX7Y | DN80×DN100 | 470 | 270 | 420 | 250 |
| HXF7Y | DN100×DN150 | 480 | 280 | 420 | 250 |
| 備注 | “Y”表示進出口不一致，即異徑。 | ||||
注：連接法蘭符合JB78-59《鑄鐵法蘭》的規定
HX型呼吸閥用戶訂購提示：
1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/hxf.html">呼吸閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、HX型呼吸閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供呼吸閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的HX型呼吸閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：HX型呼吸閥使用說明書
