Q11F內螺紋黃銅球閥

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保

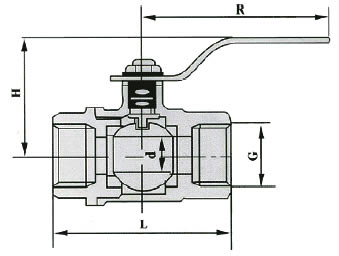

結構

主要性能規范

型號	公稱壓力PN(MPa)	試驗壓力PS(MPa)		適用濕度℃	適用介質
Q11F-25T	2.5	3.8	2.5	≤150	水、油、氣體
Q11F-40T	4.0	6.0	4.0
Q21F-25T	2.5	3.8	2.5
Q21F-16T	1.6	2.4	1.6

主要尺寸重量

Q11F-25T	管螺紋G		1/4	3/8	1/2		3/4	1		1 1/4	1 1/2		2
	尺寸 ㎜	L	53	53	57		70	81		87	95		107
		H	41	41	44		44	51		56	64		69
		R	85	85	100		100	120		120	140		140
		d	9	9	12		16	20		25	30		37
	重量 g		204	188	259		401	648		921	1230		1845
Q11F-40T	管螺紋G		1/4	3/8	1/2		3/4	1		1 1/4	1 1/2		2
	尺寸 ㎜	L	53	53	57		70	81		87	95		107
		H	44	44	48		50	55		60	66		72
		R	90	90	105		105	125		125	155		155
		d	9	9	12		16	20		25	30		37
	重量 g		220	205	300		445	715		1000	1340		1975
Q21F-25T	管螺紋G				1/2			3/4			1
	尺寸 ㎜		L		82			100			115
			H		44			47			51
			R		100			100			120
			d		12			16			20
	重量 g				330			520			825
QK21F-16T		管螺紋G		尺寸㎜
				L		H			R			d
		1/2		44		30			22			9

主要零件材料

零件名稱	閥體	球	密封座
材質	黃銅(HPb59-1)鍛壓	碳鋼表面鍍鉻	增強四氟乙烯

上海永鵬閥門Q11F內螺紋黃銅球閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/qf.html">球閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、上海永鵬閥門網為您提供的"永鵬牌"Q11F內螺紋黃銅球閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供球閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的Q11F內螺紋黃銅球閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：Q11F內螺紋黃銅球閥使用說明書
