AFB、FB型不銹鋼耐腐蝕離心泵

AFB、FB型不銹鋼耐腐蝕離心泵
AFB、FB型不銹鋼耐腐蝕離心泵

AFB、FB型不銹鋼耐腐蝕離心泵（簡稱：AFB、FB耐腐蝕泵）， 是單級單吸懸臂式不銹鋼耐腐蝕離心泵，系上海永鵬實業吸取90年代各類泵的特點，采用先進水力模型，新穎結構與高強度組合式雙端面機械密封，具有高效節能、結構緊湊、性能穩定、使用可靠等優點。 該泵過流部位零件根據輸送介質不同，全部選用各種耐腐耐磨合金鋼材料制造，泵的進口壓力一般不大于0.2MPa， 必要時可達到0.35～0.4MPa，介質溫度-20°C～+130°C，懸臂式不銹鋼耐腐蝕離心泵廣泛應用于石油、化工、冶金、合成纖維、醫藥、食品等工業部門。

型號意義

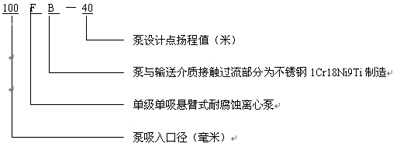

AFB、FB耐腐蝕泵型號意義
AFB、FB耐腐蝕泵型號意義

結構說明與安裝結構圖

泵的旋轉方向：自吸入口向電機端看為順時針方向旋轉。 泵與電機是通過彈性聯軸器安裝在同一個底座上。 泵的軸封裝置采用付葉輪減壓和雙端面機械密封新結構，密封腔充填優質鈣脂潤滑脂，并配有油杯。

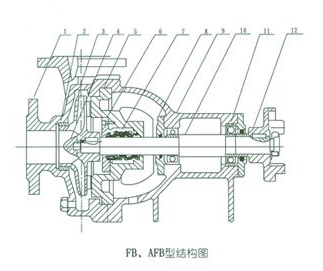

AFB、FB耐腐蝕泵的結構說明與安裝結構圖
AFB、FB耐腐蝕泵的結構說明與安裝結構圖
1 泵殼
2 密 封 環
3 葉輪
4 葉輪螺母
5 泵蓋
6 密 封 蓋
7 機械密封
8 軸 承 蓋
9 軸 承 體
10 泵軸
11 軸承
12 聯 軸 節

性能參數表

型號 流量Q 揚程H （m） 轉速n （r/min） 效率η （%） 軸功率 （KW） 配用功率 (KW) 汽蝕余量 (m)
（m3/h） （L/S）
25FB-16 3.6 1 16 2900 33 0.48 1.1 4.0
25FB-16A 3.27 0.91 12.5 2900 34 0.34 0.75 4.0
25FB-25 3.6 1 25 2900 30 0.82 1.5 4.0
25FB-25A 3.27 0.91 20 2900 31 0.57 1.1 4.0
25FB-40 3.6 1 40 2900 23 1.71 3 4.0
25FB-40A 3.27 0.91 33.5 2900 24 1.21 2.2 4.0
40FB-16 7.2 2 16 2900 22 0.71 1.5 4.0
40FB-16A 6.55 1.82 12 2900 46.7 0.5 1.1 4.0
40FB-20 7.2 2 20 2900 42 0.93 1.5 4.0
40FB-25 7.2 2 25 2900 39 1.26 2.2 4.0
40FB-25A 6.55 1.82 20.5 2900 40 0.94 1.5 4.0
40FB-40 7.2 2 40 2900 32 2.45 3 4.0
40FB-40A 6.55 1.82 32 2900 33.5 1.73 2.2 4.0
40FB-63 7.2 2 63 2900 27 5.42 7.5 4.0
40FB-63A 6.72 1.87 56 2900 29 3.75 5.5 4.0
50FB-16 14.4 4 16 2900 56 1.09 2.2 3.5
50FB-16A 13.1 3.64 12 2900 57 0.81 1.5 3.5
50FB-25 14.4 4 25 2900 52 1.83 4 3.5
50FB-25A 13.1 3.64 20 2900 51.5 1.42 3 3.5

續表

型號 流量Q 揚程H （m） 轉速n （r/min） 效率η （%） 軸功率 （KW） 配用功率 (KW) 汽蝕余量 (m)
（m3/h） （L/S）
50FB-40 14.4 4 40 2900 46 3.32 5.5 3.5
50FB-40A 13.1 3.64 32.5 2900 45 2.62 5.5 3.5
50FB-63 14.4 4 63 2900 39 6.16 11 3.5
50FB-63A 13.1 3.64 54.5 2900 38 5.24 7.5 3.5
65FB-25 28.8 8 25 2900 62 3.16 5.5 3.5
65FB-65A 26.2 7.28 20 2900 62 2.36 4 3.5
65FB-30 28.8 8 30 2900 60.5 3.89 7.5 3.5
65FB-30A 26.2 7.28 25 2900 61 2.79 5.5 3.5
65FB-40 28.8 8 40 2900 57.5 5.46 11.5 3.5
65FB-40A 26.2 7.28 32 2900 58 4 7.5 3.5
65FB-64 28.8 8 64 2900 52.5 9.57 15 3.5
65FB-64A 26.2 7.28 55 2900 51.5 7.82 7.5 3.5
80FB-15 54.4 15 15 2900 69 3.2 5.5 3.0
80FB-15A 49.1 13.65 11.5 2900 69 2.62 4 3.0
80FB-24 54.4 15 24 2900 68 5.19 7.5 3.0
80FB-24A 49.1 13.65 19 2900 68 3.94 7.5 3.0
80FB-38 54.4 15 38 ? 2900 66.5 8.41 15 3.0
80FB-38A 49.1 13.65 30.5 2900 66.5 6.34 11 3.0
80FB-60 54.4 15 60 2900 62.8 14.06 22 3.0
80FB-60A 49.1 13.65 52 2900 62.5 11.56 18.5 3.0
100FB-23 100.8 28 23 2900 73 8.65 15 3.0
100FB-23A 91.8 25.5 17.5 2900 73 6.51 11 3.0
100FB-37 100.8 28 37 2900 73 13.9 22 3.0
100FB-37A 91.8 25.5 29 2900 70.5 11 18.5 3.0
100FB-57 100.8 28 57 2900 70.5 22.2 37 3.0
100FB-57A 91.8 26.2 52 2900 70.5 18.77 37 3.0
150FB-22 190.8 53 22 2900 77 14.86 22 2.5
150FB-22A 173.5 48.2 17.5 2900 78 10.6 18.5 2.5
150FB-35 190.8 53 35 2900 76 23.94 37 2.5
150FB-35A 173.5 48.2 28 2900 76 17.42 30 2.5
150FB-56 190.8 53 56 2900 76 38.3 55 2.5
150FB-56A 173.5 48.2 50 2900 76 32.1 37 2.5

結構和外形安裝尺寸表

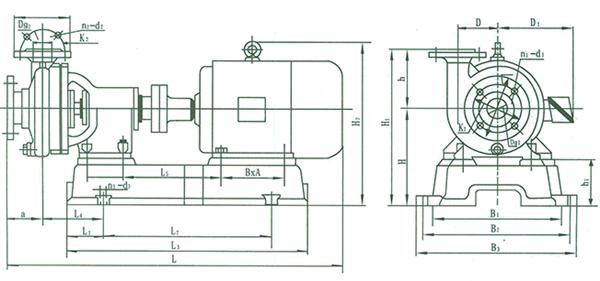

AFB、FB耐腐蝕泵的結構和外形安裝尺寸表圖
AFB、FB耐腐蝕泵的結構和外形安裝尺寸圖
泵型 泵的外形尺寸及安裝尺寸 吸入口法蘭 排出口法蘭 配用電機型號
L L1 L2 L3 L4 L5 a b B1 B1 B2 B3 H H1 H2 h H1 BXA n3-d3 D1 Dg1 K1 n1-d1 D2 Dg2 K2 n2-d2
25FB-16 645 80 320 480 160 182 70 82 150 230 280 310 180 310 265 130 90 100x125 4-Φ15 115 25 85 4-Φ14 115 25 85 4-Φ14 Y801-2
25FB-16A 645 80 320 480 160 182 70 82 150 230 280 310 180 310 265 130 90 100x125 4-Φ15 115 25 85 4-Φ14 115 25 85 4-Φ14 Y801-2
25fb-25 660 80 320 480 160 188 70 82 160 230 280 310 180 310 285 130 90 100x140 4-Φ15 115 25 85 4-Φ14 115 25 85 4-Φ14 Y905-2
25FB-25A 645 80 320 480 160 182 70 82 150 230 280 310 180 310 265 130 90 100x125 4-Φ15 115 25 85 4-Φ14 115 25 85 4-Φ14 Y802-2
25FB-25A 645 80 320 480 160 182 70 82 150 230 280 310 180 310 265 130 90 100x125 4-Φ15 115 25 85 4-Φ14 115 25 85 4-Φ14 Y802-2
40FB-16 660 80 320 480 160 188 70 75 160 230 280 310 180 300 285 120 90 100x140 4-Φ15 130 40 100 4-Φ14 120 32 90 4-Φ14 Y90S-2
40FB-16A 645 80 320 480 160 182 70 75 150 230 280 310 180 300 265 120 90 100x125 4-Φ15 130 40 100 4-Φ14 120 32 90 4-Φ14 Y802-2
40FB-20 660 80 320 480 160 188 70 75 160 230 280 310 180 300 285 120 90 100x140 4-Φ15 130 40 100 4-Φ14 120 320 90 4-Φ14 Y90S-2
40FB-25 707 80 380 540 165 198 70 86 160 270 270 300 210 340 315 130 130 125x140 4-Φ15 130 40 100 4-Φ14 120 32 90 4-Φ14 Y90L-2
40FB-25A 682 80 380 540 165 198 70 86 160 270 270 300 210 340 315 130 130 100x140 4-Φ15 130 40 100 4-Φ14 120 32 90 4-Φ14 Y90S-2
40FB-40 747 80 380 540 165 215 70 105 180 270 330 360 210 370 355 160 110 140x160 4-Φ15 145 40 110 4-Φ18 135 32 100 4-Φ18 Y100L-2
40FB-63 964 160 480 800 272 288 90 125 210 420 420 450 250 450 433 200 118 178x216 4-Φ15 145 40 110 4-Φ18 135 32 100 4-Φ18 Y132S2-2
40FB-63A 964 160 480 800 272 288 90 125 210 420 420 450 250 450 433 200 118 178x216 4-Φ15 145 40 110 4-Φ18 135 32 100 4-Φ18 Y132s1-2
50FB-16 707 80 380 540 165 198 80 88 160 270 270 300 210 340 325 130 130 125x140 4-Φ15 160 50 125 4-Φ18 145 40 110 4-Φ18 Y90L-2
50FB-416A 682 80 380 540 165 198 80 88 160 270 270 300 210 340 325 130 130 100x140 4-Φ15 160 50 125 4-Φ18 145 40 110 4-Φ18 Y90S-2
50FB-25 777 80 380 540 165 222 80 88 190 270 330 360 210 340 363 130 98 140x190 4-Φ15 160 50 125 4-Φ18 145 40 110 4-Φ18 Y112M-2
50FB-25A 757 80 380 540 165 215 80 88 180 270 330 360 210 340 355 130 110 140x160 4-Φ15 160 50 125 4-Φ18 145 40 110 4-Φ18 Y100L-2
50FB-40 852 80 380 580 185 260 80 110 210 270 370 400 230 390 413 160 98 140x216 4-Φ15 160 50 125 4-Φ18 145 40 110 4-Φ18 Y132S1-2
50FB-40A 852 80 380 580 185 260 80 110 210 270 370 400 230 390 413 160 98 140x216 4-Φ15 160 50 125 4-Φ18 145 40 110 4-Φ18 Y132S1-2
50FB-63 1094 160 480 800 272 337 90 125 265 420 420 450 250 450 475 200 90 210x254 4-Φ15 160 50 125 4-Φ18 145 40 110 4-Φ18 Y160M1-2
50FB-63A 1094 160 480 800 272 337 90 125 265 420 420 450 250 450 475 200 90 210x254 4-Φ15 160 50 125 4-Φ18 145 40 110 4-Φ18 Y160M1-2
65FB-25 857 100 380 580 185 260 85 100 210 270 370 400 230 410 413 180 98 140x216 4-Φ15 160 65 130 4-Φ14 140 50 110 4-Φ14 Y132S1-2
65FB-25A 782 80 380 540 165 222 85 100 190 270 330 360 210 390 363 180 98 140x190 4-Φ15 160 65 130 4-Φ14 140 50 110 4-Φ14 Y112M-2
AFB、FB耐腐蝕泵的結構和外形安裝尺寸表1
泵型 泵的外形尺寸及安裝尺寸 吸入口法蘭 排出口法蘭 配用電機型號
L L1 L2 L3 L4 L5 a b B1 B1 B2 B3 H H1 H2 h H1 BXA n3-d3 D1 Dg1 K1 n1-d1 D2 Dg2 K2 n2-d2
65FB-30A 857 100 380 580 185 260 85 100 210 270 370 400 230 410 413 180 98 140x216 4-Φ15 160 65 130 4-Φ14 140 50 110 4-Φ14 Y132S1-2
65FB-40 857 100 380 580 185 260 85 110 210 270 370 400 230 410 413 180 98 140x216 4-Φ15 180 65 145 4-Φ14 160 50 125 4-Φ14 Y132S1-2
65FB-40A 857 100 380 580 185 260 85 110 210 270 370 400 230 410 413 180 98 140x216 4-Φ15 180 65 145 4-Φ18 160 50 125 4-Φ18 Y132S1-2
65FB-64 1104 160 480 800 272 337 100 130 265 420 420 450 250 450 475 200 90 210x254 4-Φ15 180 65 145 4-Φ18 160 50 125 4-Φ18 Y160W1-2
65FB-64A 1104 160 480 800 272 337 100 130 265 420 420 450 250 450 475 200 90 210x254 4-Φ15 180 65 145 4-Φ18 160 50 125 4-Φ18 Y160M1-2
80FB-15 867 100 380 540 190 260 90 105 210 270 370 400 230 410 413 183 98 140x216 4-Φ15 185 80 150 4-Φ18 160 65 130 4-Φ14 Y132S1-2
80FB-15A 792 80 380 540 170 222 90 105 190 270 330 360 210 390 363 180 98 140x190 4-Φ15 185 80 150 4-Φ18 160 65 130 4-Φ14 Y112M-2
80FB-24 867 100 380 580 190 260 90 105 210 270 370 400 230 410 413 180 98 140x216 4-Φ15 185 80 150 4-Φ18 160 65 130 4-Φ14 Y132S1-2
80fb-24a 867 100 380 580 190 260 90 105 210 270 370 400 230 410 413 180 98 140X216 4-Φ15 185 80 150 4-Φ18 160 65 130 4-Φ14 Y132S1-2
80FB-38 987 100 480 680 190 310 90 110 265 330 420 460 285 485 510 200 125 210x254 4-Φ15 195 80 160 4-Φ18 180 65 145 4-Φ18 Y160M1-2
80FB-38A 987 100 480 680 190 320 90 110 265 330 420 460 285 485 510 200 125 210x254 4-Φ15 195 80 160 4-Φ18 180 65 145 4-Φ18 Y160M1-2
80FB-60 1222 200 500 900 320 362 120 138 285 450 450 480 300 500 550 200 120 241x279 4-Φ15 195 80 160 4-Φ18 180 65 145 4-Φ18 Y180M-2
80FB-60A 1202 200 500 900 320 349 120 138 285 450 450 480 300 480 505 200 120 254x254 4-Φ15 195 80 160 4-Φ18 180 65 145 4-Φ18 Y160L-2
100FB-23 1002 100 480 680 195 310 100 120 265 330 420 460 285 485 510 200 125 210x254 4-Φ15 215 100 180 4-Φ18 195 80 160 4-Φ18 Y160M1-2
00FB-23A 1002 100 480 680 195 310 100 120 265 330 420 460 285 485 510 200 125 210x254 4-Φ15 215 100 180 4-Φ18 195 80 160 4-Φ18 Y160M1-2
100FB-37 1067 120 480 730 215 323 100 120 265 330 420 460 305 505 555 20 125 241x279 4-Φ15 215 100 180 4-Φ18 195 80 160 4-Φ18 Y180M-2
100FB-37A 1002 100 480 680 195 310 100 120 265 330 420 460 285 485 510 200 125 210x254 4-Φ15 215 100 180 4-Φ18 195 80 160 4-Φ18 Y160M1-2
100FB-57 1335 175 600 950 300 375 110 140 315 360 480 520 300 520 575 220 100 305x318 4-Φ20 215 100 180 4-Φ18 195 80 160 4-Φ18 Y200L2-2
100FB-57A 1335 175 600 950 300 375 110 140 315 360 360 520 300 520 575 220 100 305x318 4-Φ20 215 100 180 4-Φ18 195 80 160 4-Φ18 Y200L1-2
150FB-22 1252 200 500 900 315 362 150 133 285 450 450 480 300 525 550 225 120 241x279 4-Φ15 260 150 225 4-Φ18 205 100 170 4-Φ18 T180M-2
150FB-22A 1232 200 500 900 315 349 150 133 265 450 450 480 280 505 505 225 120 254x254 4-Φ15 260 150 225 4-Φ18 205 100 170 4-Φ18 Y160L-2
150FB-35 1321 175 600 950 290 375 154 133 315 360 480 520 300 529 575 229 100 305x318 4-Φ20 280 150 240 4-Φ18 245 100 210 4-Φ18 Y200L1-2
150FB-35A 1321 175 600 950 290 375 154 133 315 360 480 520 300 529 575 229 100 305x318 4-Φ20 280 150 240 4-Φ18 245 100 210 4-Φ18 Y200L1-2
150FB-56 1542 225 650 1100 350 440 150 160 385 450 600 650 380 605 705 225 130 349x406 4-Φ20 280 150 240 4-Φ23 215 100 180 4-Φ18 Y250M-2
150FB-56A 1427 225 650 1100 350 421 150 160 345 450 600 650 380 605 685 225 155 311x356 4-Φ20 280 150 240 4-Φ23 215 100 180 4-Φ18 Y225M-2

AFB、FB耐腐蝕泵的結構和外形安裝尺寸表2

上海永鵬水泵AFB、FB型不銹鋼耐腐蝕離心泵客戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/hgb.html">化工泵產品主要技術參數：流量、揚程、電機功率、材質或輸送介質名稱（根據水泵選型表）
2）、上海永鵬水泵網為您提供的"永鵬牌"AFB、FB型不銹鋼耐腐蝕離心泵產品主要樣本資料：產品圖、總裝圖、外形尺寸圖、性能參數表、外形尺寸表及技術標準等所有水泵相關技術資料僅供化工泵用戶作選型參考。
3）、工程設計、施工、安裝等實際應用及維護請以生產廠家上海永鵬SHYONP隨機提供的最新AFB、FB型不銹鋼耐腐蝕離心泵使用說明書為準，或來信來電技術咨詢、索取所需圖紙。
4）、請向我司免費索取解壓密碼后下載：AFB、FB型不銹鋼耐腐蝕離心泵使用說明書。
