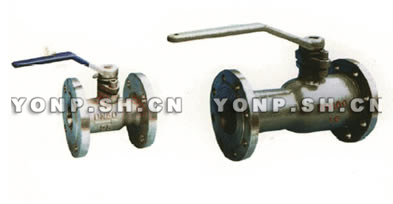

QZ41M/QJ41M一體式高溫球閥

產品特點

整體式球閥、整體法蘭一體式高溫球閥（代替閘閥、截止閥、快速排污閥）是蒸汽閥門升級換代的新產品，密封座采用耐高溫、耐磨、耐腐蝕、回彈性強、潤滑性好的高強度碳結石墨，使用壽命比一般球閥提高3-5倍，使用溫度250-400℃，適用介質：水蒸汽、油品、導熱油、酸類等。是目前工程中的推廣產品。

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保

結構

替代閘閥 QZ41M-16C P QZ41M-25Q

DN	40	50	65	80	100	125	150	200
L	240	250	265	280	300	325	350	400
D	145	160	180	195	215	245	280	335
D1	110	125	145	160	180	210	240	295
D2	85	100	120	135	155	185	210	265
b	18	20	20	22	24	26	28	30
z-фd	4-18	4-18	4-18	8-18	8-18	8-18	8-23	8-23

替代截止閥 QJ41M-16C P QJ41M-25Q

DN	15	20	25	32	40	50	65	80	100	125	150
L	130	150	160	180	200	230	290	310	350	400	180
D	65	105	115	135	145	160	180	195	125	245	280
D1	65	75	85	100	110	125	145	160	160	210	240
D2	43	55	65	78	85	100	120	135	155	185	210
b	16	16	16	18	18	20	20	22	24	26	28
z-фd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23

替代排污閥 QJ41M-16Q.C.P

DN	25	32	40	50	65	80
L	160	180	230	250	265	265
D	115	135	145	160	180	180
D1	85	100	110	125	145	145
D2	65	78	85	100	120	120
b	16	18	18	20	20	20
z-фd	4-14	4-18	4-18	4-18	4-18	4-18

QZ41M/QJ41M一體式高溫球閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的球閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、QZ41M/QJ41M一體式高溫球閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供球閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的QZ41M/QJ41M一體式高溫球閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：QZ41M/QJ41M一體式高溫球閥使用說明書
