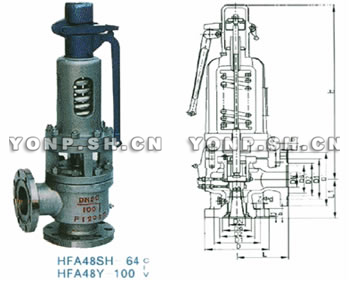

HFA48SH高壓全啟式高溫安全閥

用途　

“C型”高壓全啟式高溫安全閥適用于工作溫度≤425℃;“I型”高壓全啟式高溫安全閥適用于介質溫度 ≤500℃; “V型” ≤500℃的適用于蒸汽等介質設備或管路上，作為超壓保護裝置。

主要零部件材料

NO.	零件名稱 Name of part	C型 材料 Materials	I型 材料 Materials	V型 材料 Materials
1	閥體　Body	WCB	ZG1Cr5Mo	ZG15Cr1Mo1V
2	閥座 Nozzle	2Cr13	1Cr18Ni9Ti	12Cr1MoVA
3	調節閥　Adjusting ring	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
4	閥瓣　Disc	2Cr13	17-4PH	17-4PH
5	導向套　Guide sleeve	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
6	散熱器　Radiator	ZG230-450	ZG230-450	ZG230-450
7	閥蓋 Bonnet	ZG230-450	ZG230-450	ZG230-450
8	彈簧 Spring	50CrVA	50CrVA	50CrVA

外形及連接尺寸

公稱通徑DN(mm) Nominal diameter	尺 寸 Dimensions(mm)
	do	L	L1	DN
40	25	135	120	50
50	32	160	130	65
80	50	175	160	100
100	65	220	200	125
150	100	285	260	200
200	125	350	320	250

HFA48SH高壓全啟式高溫安全閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的安全閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、HFA48SH高壓全啟式高溫安全閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供安全閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的HFA48SH高壓全啟式高溫安全閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：HFA48SH高壓全啟式高溫安全閥使用說明書
