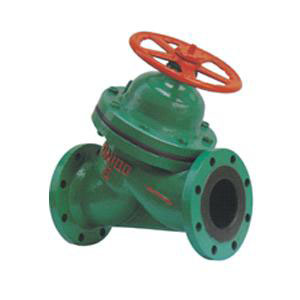

G45J直流式襯膠隔膜閥

主要性能規范

工作溫度	適用介質
≤85℃	一般腐蝕性介質

注：此為本廠基型產品適用溫度，如有不同要求請參閱前頁進行選擇。

主要零件的材料

名稱	材料
閥體	鑄鐵/襯膠
閥蓋	鑄鐵
閥瓣	鑄鐵
手輪	鑄鐵
隔膜	天然膠、丁基膠等
閥桿	碳鋼

主要外形尺寸和連接尺寸

公 稱 通 徑		公稱壓力 /MPa	工作壓力 /MPa	L	D	D1	Z-Фd	H1	H2	Do	重量 /㎏
DN/ mm	NPS/inch
50	2	0.6	0.6	210	160	125	4-18	213	229	140	14
65	2 1/2			250	180	145	4-18	255	279	200	20
80	3			300	195	160	4-18	281	305	200	29
100	4			350	215	180	8-18	332	362	280	42
125	5			400	245	210	8-18	402	442	320	61
150	6			460	280	240	8-23	450	496	320	79.5
200	8		0.4	570	335	295	8-23	594	654	400	150
250	10			680	390	350	12-23	695	771	500	236.5

G45J直流式襯膠隔膜閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/gmf.html">隔膜閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、G45J直流式襯膠隔膜閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供隔膜閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的G45J直流式襯膠隔膜閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：G45J直流式襯膠隔膜閥使用說明書
