FEP(F46)PCTFE(F3)襯氟二通旋塞閥

主要性能規范

技術規范
設計標準	GB12240
結構長度	GB12221
法蘭標準 驅動方式	JG/T79-94
	GB9113.1-26
檢驗試驗	GB/T13927
驅動方式	手動、蝸輪、電動、氣動

主要零件材料

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、內襯F46、F3
塞子	鑄鐵、鑄鋼、不銹鋼、內襯F46、F3
閥蓋	鑄鐵、鑄鋼、不銹鋼
填料	F4

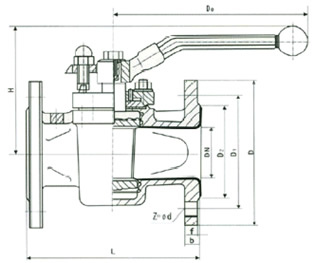

主要尺寸

公稱通徑	PN1。0（Mpa）主要外形尺寸和連接尺寸									重量
DN	L	D	D1	D2	f	b	z-Φd	D。	H	Kg
20	150	105	75	50	3	14	4-Φ14	160	95	7
25	160	115	85	65	3	14	4-Φ14	160	98	8
32	170	135	100	70	3	16	4-Φ18	220	113	10
40	180	145	110	80	3	18	4-Φ18	250	135	15
50	210	160	125	100	3	20	4-Φ18	250	140	18
65	220	180	145	120	3.5	20	4-Φ18	300	145	25
80	250	195	160	135	3.5	22	4-Φ18	330	205	35
100	275	215	180	155	4	24	8-Φ18	350	240	46
125	310	245	210	185	4	26	8-Φ18	400	260	65
150	350	280	240	210	4	28	8-Φ23	600	290	90
200	400	335	295	265	4.5	32	8-Φ23	800	330	160
250	460	390	350	320	4.5	36	12-Φ23	900	380	230

FEP(F46)PCTFE(F3)襯氟二通旋塞閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/xzf.html">旋塞閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、FEP(F46)PCTFE(F3)襯氟二通旋塞閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供旋塞閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的FEP(F46)PCTFE(F3)襯氟二通旋塞閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：FEP(F46)PCTFE(F3)襯氟二通旋塞閥使用說明書
