PZL73H/X/F鏈輪刀形閘閥

別名：鏈輪法蘭刀閘閥

主要用途

PZL73H/X/F鏈輪刀形閘閥(簡稱：鏈輪刀閘閥，鏈輪閘閥，鏈輪式刀形閘閥)是上海永鵬生產的主要適用于礦山電廠的選煤、排渣、城市污水處理、食品、造紙、醫藥、石油、化工等行業企業的生產設備或輸送管路，PZL73H/X/F鏈輪刀形閘閥用于接通或截斷管路中的水泥漿、金礦粉、礦砂、爐渣、煤泥、紙漿、木漿、尾礦、纖維、粉塵、化學品處理污水、沉淀池、瀝青、料倉出口、水果汁、谷物、屠宰廠廢水等特殊類介質適用場合。

主要零件材料

體、蓋　Body、Bonnet	閘板Disc	閥桿Stem	密封面　Sealing
不銹鋼、碳鋼、灰鑄鐵 S.S、C.S、C.I	碳鋼、不銹鋼 C.S、S.S	不銹鋼 S.S	橡膠、四氟、不銹鋼、硬質合金 Rubber 、PTFE、S.S、Carbide Alloy

性能規范

公稱壓力（MPa） Nominal Pressure	殼體試驗（MPa） Shell Test	密封試驗（MPa） Seal Test	工作溫度 Working Tempe ration	適用介質 Suitable
1.0	1.5	1.1	≤100℃-425℃	紙漿、污水、煤漿、灰、渣水混和物 Mortar Mixture, Dregs With Water Proportion
1.6	2.4	1.8	≤100℃

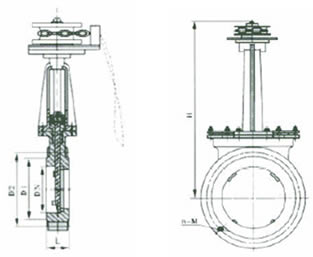

外型尺寸和連接尺寸

MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6	50	43	90	110	325	4- M 12	1.0	50	50	100	125	325	4- M 16
	65	46	110	130	340	4- M 12		65	50	120	145	340	4- M 16
	80	46	125	150	355	4- M 16		80	50	135	160	355	4- M 16
	100	52	145	170	405	8- M 16		100	50	155	180	405	8- M 16
	125	56	175	200	440	8- M 16		125	50	185	210	440	8- M 16
	150	56	200	225	520	8- M 16		150	60	210	240	520	8- M 20
	200	60	255	280	580	8- M 16		200	60	265	295	580	8- M 20
	250	68	310	335	670	12- M 16		250	70	320	350	670	12- M 20
	300	78	362	395	820	12- M 20		300	80	368	400	820	12- M 20
	350	78	412	445	925	12- M 20		350	90	428	460	925	16- M 20
	400	102	462	495	1030	16- M 20		400	100	482	515	1030	16- M 22
	450	114	518	550	1180	16- M 20		450	120	532	565	1180	20- M 22
	500	127	568	600	1290	16- M 20		500	130	585	620	1290	20- M 22

上海永鵬閥門PZL73H/X/F鏈輪刀形閘閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/zf.html">閘閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、上海永鵬閥門網為您提供的"永鵬牌"PZL73H/X/F鏈輪刀形閘閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供閘閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的PZL73H/X/F鏈輪刀形閘閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：PZL73H/X/F鏈輪刀形閘閥使用說明書
