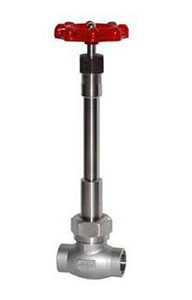

DJ61F低溫截止閥

概述

此類型低溫截止閥主要用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。

主要技術參數

公稱通徑：10;15;20;25;32;40;50;65;80;100
公稱壓力：4.0MPa
適用溫度：-196℃～+40℃
閥體 不銹鋼
閥蓋 不銹鋼
閥桿 不銹鋼
密封圈 聚四氟乙烯
適用介質　氧氣、氮?dú)?、氬氣、二氧化碳、惰性氣體等

主要外形及連接尺寸

產品代號	H（開）	H（關）	A	L	D	D1	D2
10 DJ61F-40P	253	248	65	8	Ф60	Ф10	Ф14.5
15 DJ61F-40P	253	248	65	8	Ф60	Ф15	Ф18.5
20 DJ61F-40P	308	300	80	10	Ф90	Ф20	Ф25.5
25 DJ61F-40P	308	300	80	10	Ф90	Ф25	Ф28.5
32 DJ61F-40P	352	340	100	10	Ф110	Ф32	Ф38.5
40 DJ61F-40P	352	340	100	12	Ф110	Ф40	Ф45.5
50 DJ61F-40P	430	413	160	15	Ф160	Ф50	Ф57.5
65 DJ61F-40P	435	418	180	20	Ф160	Ф65	Ф70.5
80 DJ61F-40P	480	460	200	30	Ф240	Ф80	Ф89.5
100 DJ61F-40P	480	460	220	30	Ф240	Ф100	Ф108.5

DJ61F低溫截止閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的低溫閥門產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、DJ61F低溫截止閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供低溫閥門用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的DJ61F低溫截止閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：DJ61F低溫截止閥使用說明書
