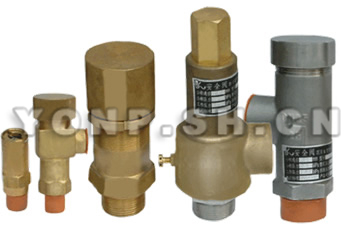

A22T/Y低溫安全閥

概述

此類型專用安全閥主要用于液氧（液氮、液氬）等低溫液態介質系統上，具有啟動自如、密封可靠、起跳壓力穩定等特點。

結構特點

類型：微啟式（全啟式） 規范
公稱通徑：DN 10~25mm
公稱壓力：PN 0.6MPa~6.4MPa
適用介質：LO2、LN2、LAR、LNG等
適用溫度：-196℃+80℃
連接方式：螺紋
動作方式：彈簧式

主要零件材料

閥體：銅/0Cr18Ni9(相當于ASNI S304）
閥頂：銅/0Cr18Ni9(相當于ASNI S304）
密封圈：復合四氟乙烯
調節彈簧：彈簧鋼

外形與安裝連接尺寸

產品型號	公稱通徑	公稱壓力(MPa)	整定壓力(MPa)	密封壓力(MPa)
A22T-6P	25	0.6	0.225	0.2
A22Y-10P		1.0	0.99	0.792
A22T-10P		1.0	0.88	0.792
A22Y-25P		2.5	1.76	1.584
A22Y-16P	15	1.6	0.33	0.297
A22Y-16P		1.6	0.73	0.657
A22Y-40P		4.0	3.3	2.97
A22Y-6P	25	0.6	0.22	0.198
A22Y-6P		0.6	0.23	0.207
A22Y-10P		1.0	0.88	0.792
A22Y-10P		1.0	0.88	0.792
A22Y-16P		1.6	0.88	0.792
A22Y-25P		2.5	1.76	1.584
A22Y-64P		6.4	4.4	3.96
A22Y-6P	15	0.6	0.22	0.198
A22Y-10P		1.0	0.88	0.792
A22Y-25P		2.5	1.76	1.584

A22T/Y低溫安全閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的低溫閥門產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、A22T/Y低溫安全閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供低溫閥門用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的A22T/Y低溫安全閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：A22T/Y低溫安全閥使用說明書
