H72升降式對夾止回閥

特點用途

H72升降式對夾止回閥由閥體、閥瓣、彈簧等組成，可以水平或垂直安裝于多種管路系統，防止介質倒流作用，H72升降式對夾止回閥具有結構短、體積小、質量輕；閥瓣關閉快速，水錘壓力??；流道通暢，流體阻力小；動作靈敏，密封性能好。H72升降式對夾止回閥廣泛適用于各類流體介質的管道防止回流

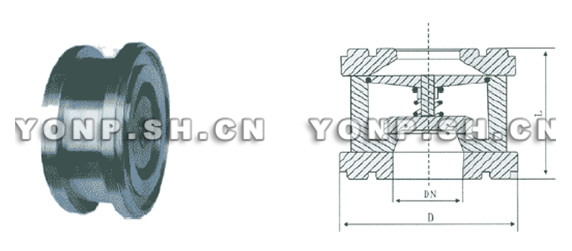

主要外型尺寸

公稱 壓力	1.0MPa1.6 MPa			2.5 MPa			4.0 MPa
公稱 通徑 DN（mm）	尺寸		重量 （㎏）	尺寸		重量 （㎏）	尺寸		重量 （㎏）
	L	D		L	D		L	D
15	35	52	1.0	35	52	1.0	35	52	1.0
20	38	62	1.5	38	62	1.5	38	62	1.5
25	44	72	2.1	44	72	2.1	44	72	2.1
32	50	83	3.0	50	83	3.0	50	83	3.0
40	57	93	4.0	57	93	4.0	57	93	4.0
50	63	108	5.0	63	108	5.0	63	108	5.0
65	68	128	6.0	68	128	6.0	68	128	6.0
80	72	142	7.1	72	142	7.1	72	142	7.1
100	84	162	9.2	84	168	9.2	84	168	10
125	115	192	12.5	115	194	12.5	115	194	14.0
150	136	218	22	136	224	22	136	224	23.5
200	171	273	35	171	284	37	171	291	39

H72升降式對夾止回閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/zhf.html">止回閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、H72升降式對夾止回閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供止回閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的H72升降式對夾止回閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：H72升降式對夾止回閥使用說明書
