D942X軟密封電動蝶閥

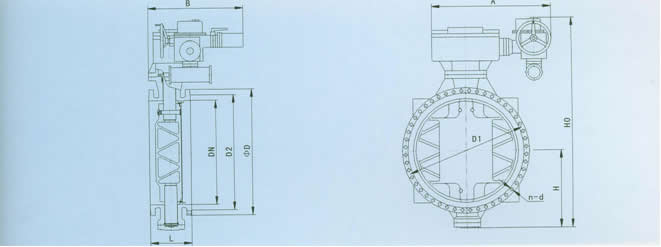

D942X軟密封電動蝶閥外形尺寸圖

主要連接外型尺寸和連接尺寸

DN	主要外形尺寸					法蘭尺寸和螺栓孔尺寸
	L	H	H0	A	B	0.25MPa				0.6MPa				1.0MPa
	L	H	H0	A	B	D	D1	D2	N-d	D	D1	D2	N-d	D	D1	D2	N-d
2200	840	1665	4529	2057	15858	2405	2340	2295	52-33	2475	2390	2335	52-43	2550	2440	2370	52-56
2400	910	1778	4845	2057	1585	2605	2540	2495	56-33	2685	2600	2545	56-43	2760	2650	2570	55-56
2600	990	1865	5060	2057	1585	2805	2740	2695	60-33	2905	2810	2750	60-49	2960	2850	2780	60-56
2800	1070	2051	5960	2357	1905	3030	2960	2910	64-36	3115	3020	2960	64-49	3180	3070	3000	64-56
3000	1150	2189	6800	2357	1905	3230	3160	3110	68-36	3315	3220	3160	68-49	3405	3290	3210	68-62

注：可根據用戶要求從DN250-3000生產（GB12221-89）長系列，從DN1200-3000帶底腳的需注明。

D942X軟密封電動蝶閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的蝶閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、D942X軟密封電動蝶閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供蝶閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的D942X軟密封電動蝶閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：D942X軟密封電動蝶閥使用說明書

D942X軟密封電動蝶閥

主要連接外型尺寸和連接尺寸
