G6B/K41J國標氣動襯氟隔膜閥

1、設計與制造：GB12239或BS5156 2、結構長度按：GB12221或BS51563、法蘭連接尺寸：GB4216.4或BS4504 4、試驗與檢驗按：GB/T13927或BS5156

主要零件的材料

零件名稱	閥 體	閥瓣、閥蓋	氣缸、氣缸蓋	螺桿、閥桿、活塞	隔膜
材料	HT200襯氟塑料、襯橡膠	HT200	HT200	35	氟丁桷膠、氟塑料

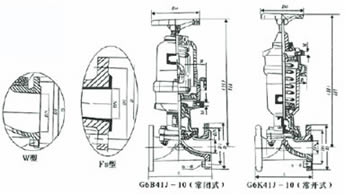

主要外形尺寸和連接尺寸

型 號	公稱通徑 DN(mm)	尺 寸						氣 動 裝 置		質量
		L	D1	D	n-d	H1	Do	耗氣量cm3	氣源壓力MPa	（㎏）
G6B41 W/J/FS-6	25	145	85	115	4-13.5	296	120	2.395×102	0.4	8
	32	160	100	140	4-17.5	398	140	6.082×102	0.4	15
	40	180	110	150	4-17.5	406	140	6.082×102	0.4	17
	50	210	125	165	4-17.5	464	160	1.235×103	0.4～0.5	26
	65	250	145	180	4-17.5	-	160	3.725×103	0.4～0.5	32
	80	300	160	200	4-17.5	645	200	3.725×103	0.4～0.5	56
	100	350	180	220	8-17.5	665	240	9.458×103	0.4～0.5	100
	125	400	210	250	8-17.5	832	320	1.409×104	0.4～0.5	170
	150	460	240	285	8-22	933	320	2.868×104	0.5	232
G6B41W/J/FS-4	200	570	295	340	8-22	1275	400	4.619×104	0.5	386
型 號	公稱通徑 DN(mm)	尺寸 （mm）						氣 動 裝 置		質量
		L	D1	D	n-d	H1	Do	耗氣量cm3	氣源壓力MPa	（㎏）
G6K41 W/J/FS-6	25	145	85	115	4-13.5	306	120	2.395×102	0.4	7.5
	32	160	100	140	4-17.5	-	140	6.082×102	0.4	14.3
	40	180	110	150	4-17.5	415	140	6.082×102	0.4	16.5
	50	210	125	165	4-17.5	458	160	1.235×103	0.4～0.5	24
	65	250	145	180	4-17.5	-	160	3.725×103	0.4～0.5	30
	80	300	160	200	4-17.5	642	200	3.725×103	0.4～0.5	51
	100	350	180	220	8-17.5	710	240	9.458×103	0.4～0.5	92
	125	400	210	250	8-17.5	804	320	1.409×104	0.4～0.5	148
	150	460	240	285	8-22	920	320	2.868×104	0.5	200
G6K41W/J/FS-4	200	570	295	340	8-22	1145	400	4.619×104	0.5	275

注：1、氣動襯氟隔膜閥尚可裝反饋信號。限位器或定位器，以適應自控，程控或調節試題的需要。2、氣動襯氟隔膜閥的反饋信號采用無觸點傳感技術。 3、氣動襯氟隔膜閥采用氣缸活塞式。 4、當氣源發生故障時，可操作手輪使閥門開啟。
