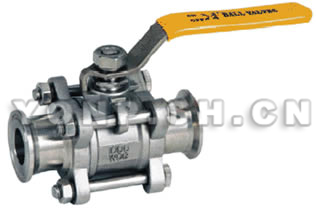

Q81F卡箍式不銹鋼球閥

產品特征

公稱壓力：1.6-6.4MPa
適用溫度范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）。

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保

結構

主要連接尺寸及重量

SIZE	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"	21/2"	3"	4"
PORT	9.6	15.9	22.2	28.5	34.9	47.5	60.2	72.9	97.4
L	75	90	100	110	125	150	190	220	270
D	25.0	25.0	20.4	50.4	50.4	63.9	77.4	90.0	118.9
S	20.24	20.24	43.60	43.60	43.60	56.30	70.60	83.30	110.30
H	64	67	83	89	100	108	150	161	180
T1	…	…	2.85	2.85	2.85	2.85	2.85	2.85	2.85
T2	3.63	3.63	4.75	4.75	…	…	…	…	…
E	125	125	140	140	200	200	250	250	290

主要零件材料

序號	零件名稱	材質
1	閥體	不銹鋼CF8M
2	閥蓋	不銹鋼CF8M
3	球體	不銹鋼SS316
4	螺栓墊片	不銹鋼SS304
5	螺栓螺母	不銹鋼SS304
6	螺栓	不銹鋼SS304
7	密封圈	聚四氟乙烯PTFE
8	閥體密封圈	聚四氟乙烯PTFE
9	止推墊圈	聚四氟乙烯PTFE
10	閥桿密封墊	聚四氟乙烯PTFE
11	閥桿	不銹鋼SS316
12	填料壓蓋螺母	不銹鋼SS304
13	手柄螺母	不銹鋼SS304
14	手柄墊圈	不銹鋼SS304
15	掛鎖裝置	不銹鋼SS304(OQTION)
16	手柄	不銹鋼SS304
17	手柄套	塑料

Q81F卡箍式不銹鋼球閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/qf.html">球閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、Q81F卡箍式不銹鋼球閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供球閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的Q81F卡箍式不銹鋼球閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：Q81F卡箍式不銹鋼球閥使用說明書
