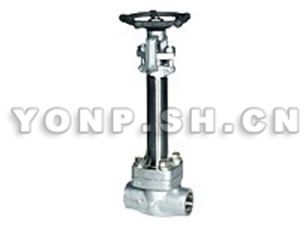

WJ/Z41H/Y低溫波紋管截止閥

結構特點

低溫波紋管截止閥有二種閥蓋設計形式。第一種是螺栓式閥蓋，按這種形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封?？蛻粲刑厥庖髸r(shí)也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種形式設計的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊透連接。

主要零件材料

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105N	Type A182 F22	Type A182 F304(L)	Type A182 F316(L)
1	閥體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	閥座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	閘板	A276 420	A276 304	A276 304(L)	A276 316(L)
4	閥桿	A182 F6a	A182 F304	A182 F304(L)	A182 F316(L)
5	波紋管	304		304(L)	316(L)
6	閥蓋	A105N	A182 F22	A182 F304(L)	A182 F316(L)
7	填料	柔性石墨		PTFE
8	吊緊螺栓/螺母	A193 B8/A 194 2H	A193 B8/A 194 4	A193 B8/A194 8	A193 B8/A194 8M
9	填料壓板	A276 420		A182 F304
10	填料壓板	A105N		A182 F304
11	閥桿螺母	A276 420
12	手輪	A197 　　　　　　　　　A182 F304
13	加長套	A105	A182 F22	A182 F304(L)	A182 F316(L)
14	下拖板	A182 F304	A182 F304	A182 F304(L)	A182 F316(L)
15	上拖板	A182 F304	A182 F304	A182 F304(L)	A182 F316(L)
16	螺釘	A276 420		A182 F304
17	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
適用介質		水、蒸汽、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29°C～425°C	-29°C～550°C	-29°C～200°C

主要外形尺寸

NPS	縮徑	3/8	1/2	3/4	1	11/4	11/2	2
	全徑		3/8	1/2	3/4	1	11/4	11/2
L1		79	79	92	111	120	120	140
L		79	79	92	111	120	152	172
H（開）		220	220	225	244	321	321	347
W		100	100	100	125	160	160	180
重量	螺栓式	3.2	3.0	4.8	7.9	11.0	16.8	25.2
	焊接式	3.0	2.8	4.8	7.0	9.6	13.5	20.25
