DS倒傘型表面曝氣機

設備用途

倒傘型表面曝氣機為垂直軸低速曝氣機，可廣泛用于城市污水 和各種工業廢水的生化處理。該機徑推流能力強、充氧量高、 混合樹拌能力強，特別適宜于表曝型氧化溝污水處理工藝。

型號說明

工作原理及構造

在葉輪的強力推進作用下，水呈水幕狀自葉輪邊緣甩出，形成 水躍，裹進大量空氣；由于污水上下循環，不斷更新液面，使 污水大面積與空氣接觸，將空氣中的氧氣迅速溶入污水中，完 成對污水的充氧作用，加快污水的凈化。同時，強大的動力驅 動，攬動大量水體流動，從而實現推流作用。

主要有以下特點

1、 葉輪為倒傘狀、螺旋式葉片結構，徑向推流能力強，完全混合區域廣，動力效率高。自潔性能好。
2、 葉輪升降裝置：臥式安裝曝氣機是通過調節手輪，帶動齒輪和蝸輪二級傳動，使倒傘軸套上的齒條上下移動，從而調節葉輪的浸沒深度。立式安裝曝氣機是通過螺桿調節升降平臺。來獲取葉輪不同的浸沒深度，升降裝置在行程范圍內可隨意調節葉輪浸沒深度，達到工藝要求的充氧量。
3、 減速器：臥式采用螺旋錐齒輪，圓柱斜齒輪二級傳動；立式采用圓柱斜齒輪三級傳動。齒輪為硬齒面。精度高，具有傳動平穩、噪音低、機械效率高、運轉可靠等特點。設計使用壽命超過10年。
4、 電機：采用Y系列戶外全封閉三相異步電機，運轉可靠。
5、 調速型配有調速裝置，采用變頻調速控制柜對電機進行無級平穩調速。調速范圍大，節能效果好，操作簡單，自動化程度高。
6、 更詳細的說明請閱讀設備隨機技術資料。

規格及主要技術參數

型號	葉輪直徑D (mm)	葉輪高度H (mm)	電機功率 (kw)	充氧量 (kg〇2/h)	葉輪升降行程 (mm)	整機質量 (kg)
DS120C	1200	370	7.5	14.25	±140	1500
DS120B						1520
DS165C	1650	490	15	28.5		2380
DS165B						2400
DS225C	2250	650	22	44		2650
DS225B						2680
DS255C	2550	740	30	60		2740
DS255B						2800
DS285C	2850	850	37	77.7	±180-100	3900
DS285B						3950
DS300C	3000	870	45	94.5		3960
DS300B						4020
DS325C	3250	960	55	115.5		4340
DS325B						4400

型號	葉輪直徑D (mm)	葉輪高度H (mm)	電機功率 (kw)	充氧量 (kg〇2/h)	葉輪升降行程 (mm)	整機質量 (kg)
DS060LC	600	220	1.5	2.85	±100	750
DS060LB
DS285LC	2850	850	37	77.7		3400
DS285LB						3450
DS300LC	3000	870	45	94.5		3460
DS300LB						3520
DS325LC	3250	960	55	115.5		3840
DS325LB						3950

安裝及用戶說明

1、 使用DS小功率倒傘型表面曝氣機的曝氣池尺寸及水深建議值見表3;
2、 本曝氣機在氧化溝中使用應注意：
⑴、溝寬約為葉輪直徑的2.2~2.4倍(直徑大取小值)，取中值時，溝深約為溝寬的0.5倍，按單位攪拌功率15~20W/nf 設計。
⑵、溝內不宜設立柱。如必須設置立柱，立柱至葉輪邊緣距離應大于葉輪直徑，且為圓柱?；A(chǔ)平臺底面(或梁底面） 至水面凈距離應大于700mm。

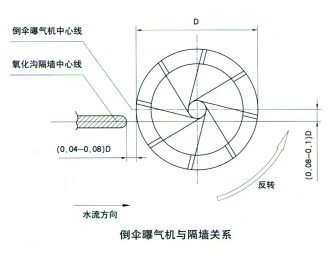

⑶、氧化溝中間隔墻至葉輪緣間距以0.05?0.1倍葉輪直徑為宜，如無導流墻時，葉輪中心宜向出水側偏移，偏距約為 0.1倍葉輪直徑，以利于水的流動(見圖3)。
3、 訂貨時注意：
倒傘型表面曝氣機有正、反轉兩種型式，工程設計時應予明確。正轉(順時針旋轉)時，基礎應按圖3所示作相應調整。設備訂貨時應明確正、反轉的臺數。

普通曝氣池尺寸

型號	圓池直徑或 方池邊長	最大水深	基礎上平面與 靜水面距離
DS060	2	1.2	1
DS120	4.5	2.4	1.1
DS165	6.6	2.8
DS225	9.6	3.6
DS255	11.2	4	1.15
DS285	12.8	4.4
DS300	13.8	4.6
DS325	15	5	1.2

上海永鵬DS倒傘型表面曝氣機客戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?曝氣設備 產品主要技術參數：流量、揚程、電機功率、材質或輸送介質名稱
2）、上海永鵬水泵網為您提供的"永鵬牌"DS倒傘型表面曝氣機產品主要樣本資料：產品圖、總裝圖、外形尺寸圖、性能參數表、外形尺寸表及技術標準等所有環保設備相關技術資料僅供輸送提升設備用戶作選型參考。
3）、工程設計、施工、安裝等實際應用及維護請以生產廠家上海永鵬SHYONP隨機提供的最新DS倒傘型表面曝氣機使用說明書為準，或來信來電技術咨詢、索取所需圖紙。
4）、請向我司免費索取解壓密碼后下載：DS倒傘型表面曝氣機使用說明書。
