YG管道Y型過濾器

用途

YG型過濾器適用于蒸汽、空氣、煤油、水等配管上排除銹渣及異物保護閥門及設備。

特點

通流快速，故壓力損失小,抗污性強，排渣方便。有錐管螺紋承插焊式、法蘭式。

主要性能規范

公稱壓力 PN(MPa)	工作溫度℃	濾網目數	適用介質
2.0 150LB	300	20～150	蒸汽、空氣 、水、油
5.0 300LB	425	20～150

主要零部件材料表

零件名稱	材料
閥體	碳鋼、不銹鋼
濾網蓋	碳鋼、不銹鋼
濾芯網	不銹鋼
墊片	柔性石墨

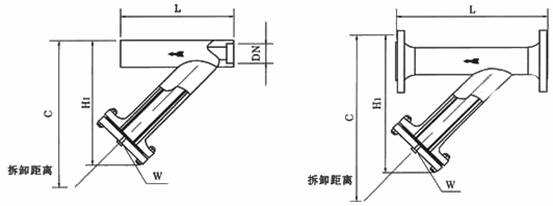

連接尺寸

性能參數表

公稱壓力 (MPa)	連接方式	公稱通徑 DN	外形尺寸 mm				公稱壓力 (MPa)	連接方式	公稱通徑 DN	外形尺寸 mm			W（in）
			L1	L2	C					L1	L2	C
PN-2.0	錐管螺紋 承插焊	15	130	250	160		PN-2.0	法蘭	15	260	280	177	RC3/8"
		20	130	250	165				20	280	308	196
		25	140	250	170				25	290	322	208
		32	160	300	195				32	310	353	227
		40	170	300	200				40	320	367	238
		50	180	320	215				50	300	339	240	RC1/2"
		65							65	340	382	274
		80							80	380	438	307
PN-5.0	錐管螺紋 承插焊	15	130	250	169		PN-5.0	法蘭	15	260	280	181	RC3/8"
		20	130	250	179				20	280	308	205
		25	140	250	182				25	290	322	215
		32	160	300	209				32	310	353	234
		40	170	300	217				40	320	354	250
		50	190	320	230				50	350	396	254	RC1/2"
		65							65	370	438	286
		80							80	400	523	317

YG管道Y型過濾器用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的過濾器產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、YG管道Y型過濾器產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供過濾器用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的YG管道Y型過濾器使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：YG管道Y型過濾器使用說明書
