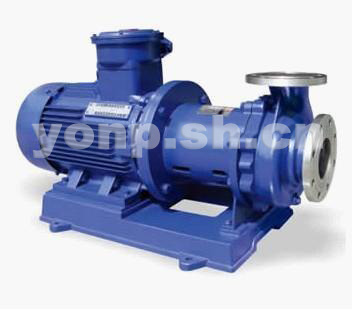

磁力驅動離心泵

產品概述

CQB磁力驅動離心泵(簡稱磁力泵)，通常由電動機，磁力偶合器和耐腐蝕離心泵組成。其主要特點是利用磁力偶合器傳遞動力，完全無泄漏，當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過問隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封因而完全無泄漏。
CQB系列磁力泵是磁力泵全國聯合設計組開發的新型完全無泄漏耐腐蝕泵，其技術經濟指標與國外同類產品八十年代末的水平相當。
CQB系列磁力泵型式及基本參數符合JB／T 7742—1995《小型磁力驅動離心泵型式與基本參數》標準和《小型磁力驅動離心泵三個標準的補充規定》。

產品用途

CQB系列磁力泵適用于石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業，是輸送易燃、易爆、揮發、有毒、稀有貴重液體和各種腐蝕性液體的理想設備。適用于輸送吸入壓力不大于0.2MPa，最大工作壓力1.6MPa，溫度不超過100℃，密度不大于1600kg/m3，粘度不大于30×10-6m2／S的不含硬顆粒和纖維的液體。

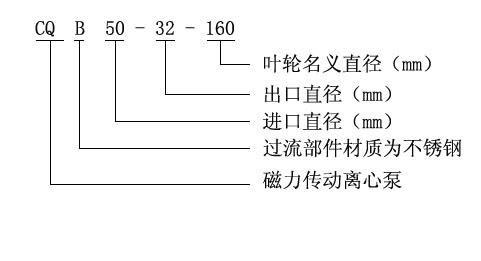

型號意義

CQB型磁力驅動離心泵性能參數

型 號	口徑		流量 (m3/h)	揚程  (m)	電機功率 (kW)	電 壓  (V)	材 質
	進口	出口
CQB32-20-125	32	20	3.2	20	1.1	380	不 銹 鋼
CQB32-20-160	32	20	3.2	32	1.5	380
CQB40-25-125	40	25	6.3	20	2.2	380
CQB40-25-160	40	25	6.3	32	3	380
CQB40-25-200	40	25	6.3	50	5.5	380
CQB50-32-125	50	32	12.5	20	3	380
CQB50-32-160	50	32	12.5	32	4	380
CQB50-32-200	50	32	12.5	50	7.5	380
CQB50-32-250	50	32	12.5	80	18.5	380
CQB65-50-125	65	50	25	20	4	380
CQB65-50-160	65	50	25	32	7.5	380
CQB65-40-200	65	40	25	50	15	380
CQB65-40-250	65	40	25	80	18.5	380
CQB80-65-125	80	65	50	20	7.5	380
CQB80-65-160	80	65	50	32	15	380
CQB80-50-200	80	50	50	50	18.5	380
CQB80-50-250	80	50	50	80	37	380
CQB100-80-125	100	80	100	20	15	380
CQB100-80-160	100	80	100	32	18.5	380
CQB100-65-200	100	65	100	50	37	380
CQB100-65-250	100	65	100	80	55	380
注:每個型號都可配防爆電機

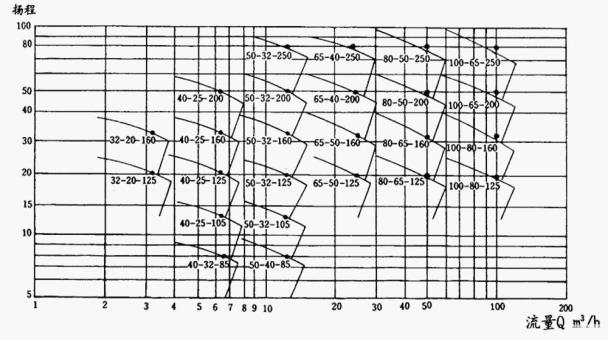

CQB型磁力驅動離心泵性能曲線圖

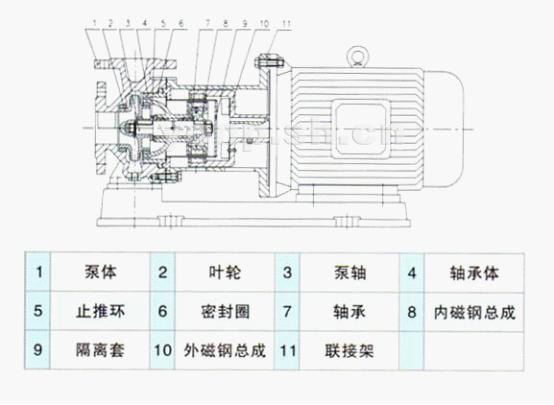

CQB型磁力驅動離心泵結構圖

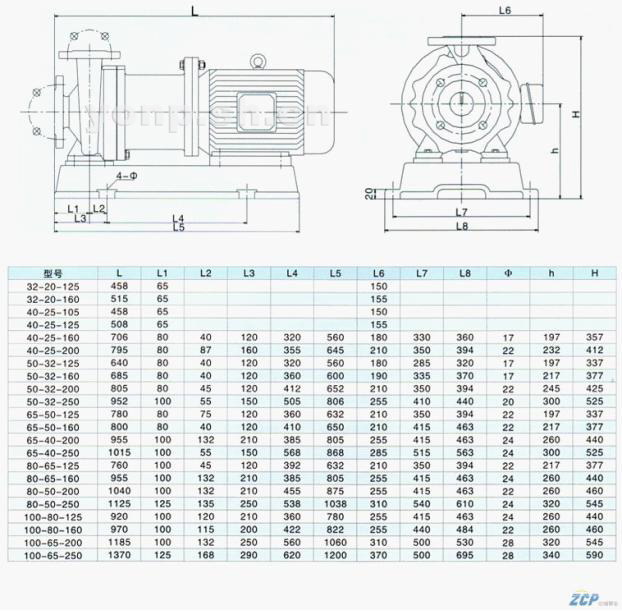

CQB型磁力驅動離心泵安裝尺寸

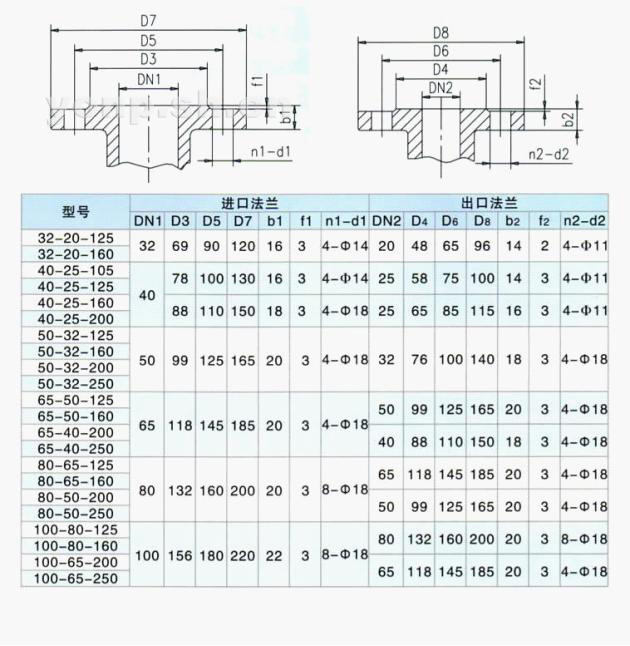

CQB型磁力驅動離心泵法蘭尺寸

CQB磁力驅動離心泵客戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/clb.html">磁力泵產品主要技術參數：流量、揚程、電機功率、材質或輸送介質名稱（根據水泵選型表）
2）、CQB磁力驅動離心泵產品主要樣本資料：產品圖、總裝圖、外形尺寸圖、性能參數表、外形尺寸表及技術標準等所有水泵相關技術資料僅供磁力泵用戶作選型參考。
3）、工程設計、施工、安裝等實際應用及維護請以生產廠家上海永鵬隨機提供的最新CQB磁力驅動離心泵使用說明書為準，或來信來電技術咨詢、索取所需圖紙。
